Serie HDP Multisegmento

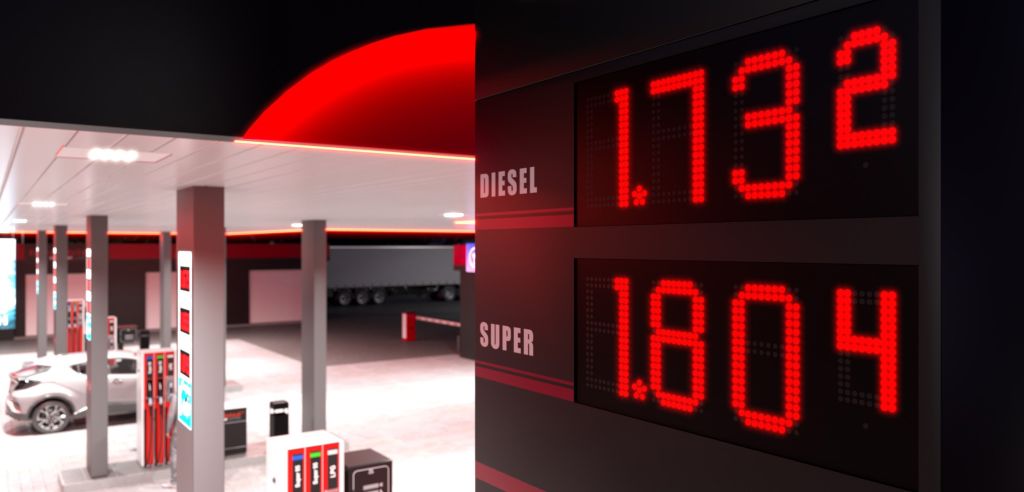

Display prezzi carburanti multi segmento, 26 segmenti per cifra, le dimensioni, il sistema di fissaggio, la grafica delle cifre li rendono conformi alla specifica Shell.

Catalogo

Prodotti della categoria

Serie HDP Multisegmento

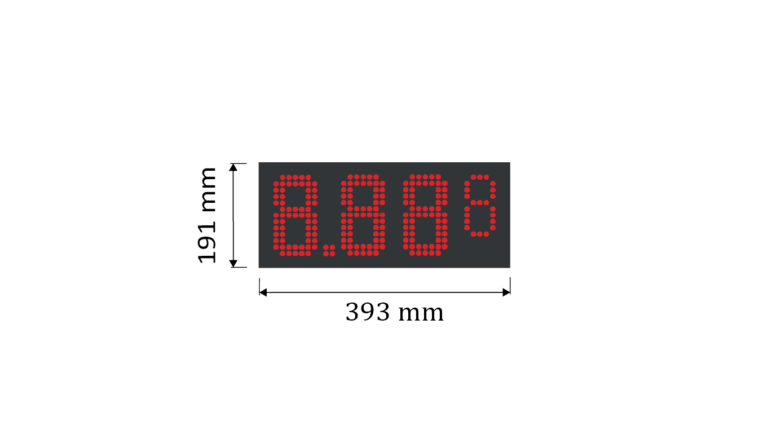

HDP120P

Altezza carattere 3 cifre: 120 mm (Shell size XXS)
Altezza carattere ultima cifra: 90 mm
Dimensione frontale: 393 x 191 mm.
Colori LED: Bianco, Rosso, Ambra, Verde
Grafica cifre: Composizione numeri a 26 segmenti

Scarica la scheda tecnica

Serie HDP Multisegmento

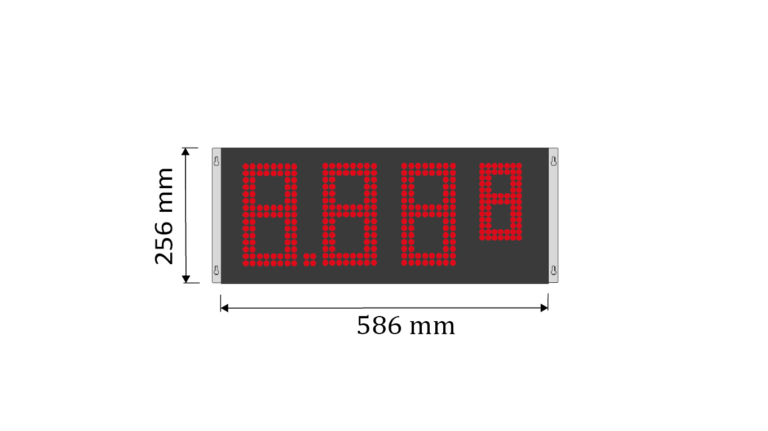

HDP168P

Altezza carattere 3 cifre: 168 mm (Shell size XS)
Altezza carattere ultima cifra: 120 mm (Shell size XXS)
Dimensione frontale: 586 x 256 mm.
Colori LED: Bianco, Rosso, Ambra, Verde
Grafica cifre: Composizione numeri a 26 segmenti

Scarica la scheda tecnica

Serie HDP Multisegmento

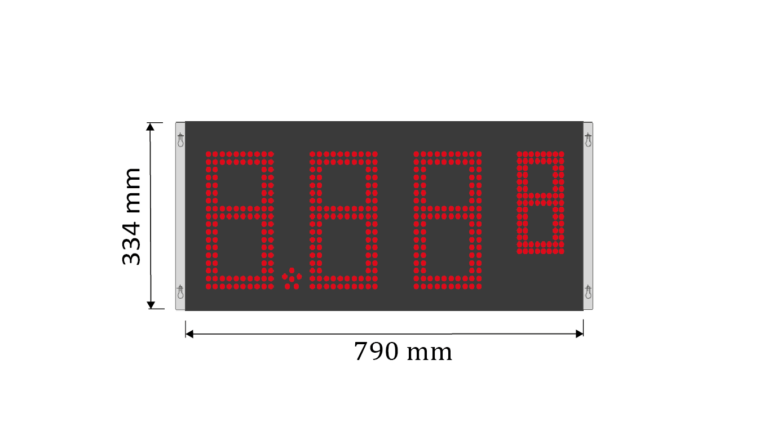

HDP238P

Altezza carattere 3 cifre: 238 mm (Shell size S)
Altezza carattere ultima cifra: 168 mm (Shell size XS)
Dimensione frontale: 790 x 334 mm.
Colori LED: Bianco, Rosso, Ambra, Verde
Grafica cifre: Composizione numeri a 26 segmenti

Scarica la scheda tecnica

Serie HDP Multisegmento

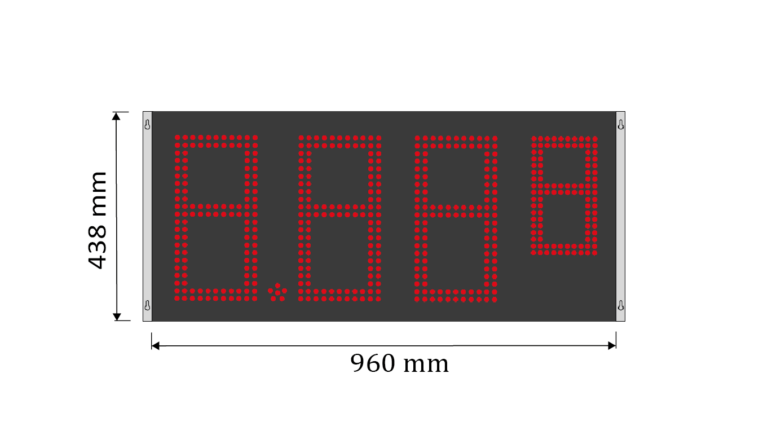

HDP336P

Altezza carattere 3 cifre: 336 mm (Shell size M)
Altezza carattere ultima cifra: 238 mm (Shell size S)
Dimensione frontale: 960 x 438 mm.
Colori LED: Bianco, Rosso, Ambra, Verde
Grafica cifre: Composizione numeri a 26 segmenti

Scarica la scheda tecnica

Approfondimenti

Applicazioni e approfondimenti

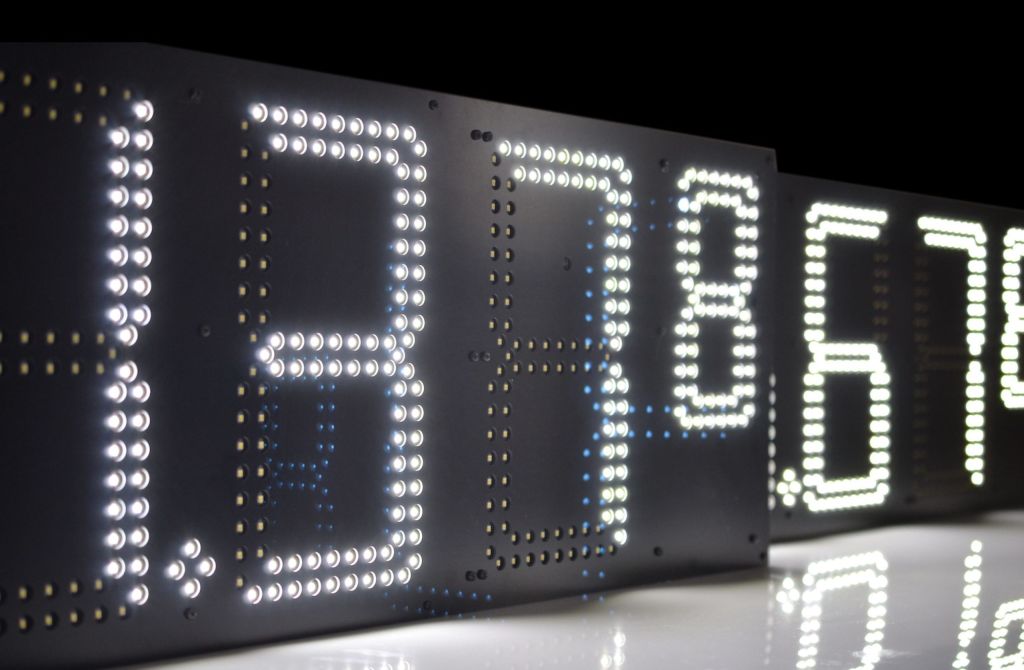

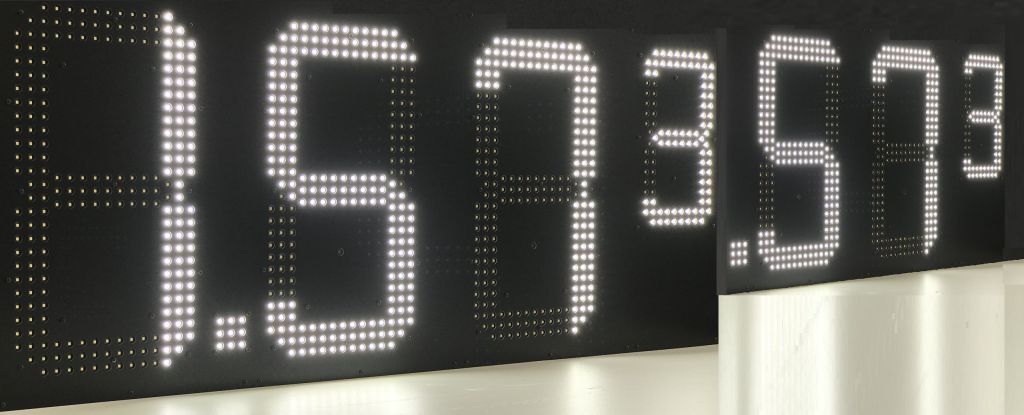

I LED SMD utilizzati sono adatti al funzionamento continuativo 24 ore su 24 e ad essere esposti alla luce solare. I circuiti stampati che costituiscono questi display LED sono rivestiti da una speciale resina siliconica, la cui formula la mantiene elastica nel tempo evitando fessurazioni e infiltrazioni. Un frontalino parasole termoisolante è posto a protezione dei LED e dei componenti elettronici.

Per comporre di un kit prezzi carburanti mono-facciale o bifacciale sono necessari una serie di elementi, come il numero di display LED necessari, la CPU, gli alimentatori adeguati, i cablaggi, il telecomando, eventuale convertitore per la connessione al POS. Tutti gli elementi necessari sono elencati nelle schede tecniche.

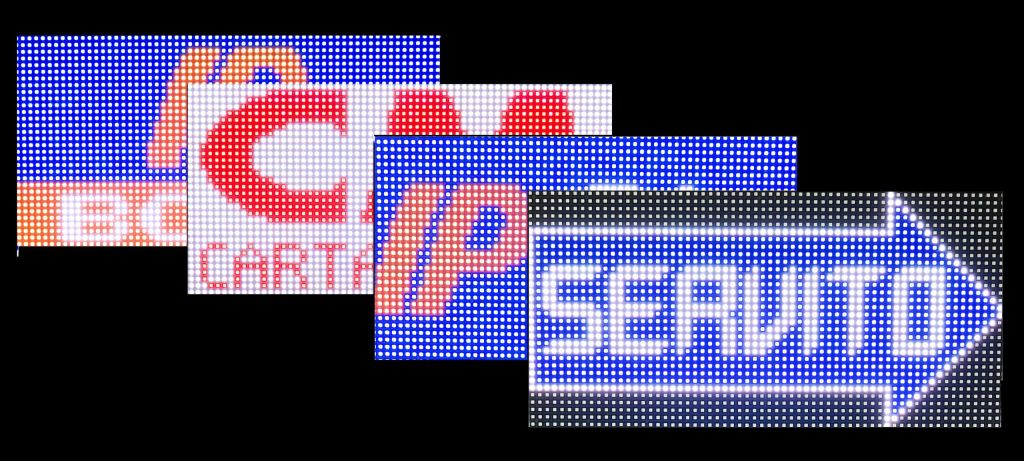

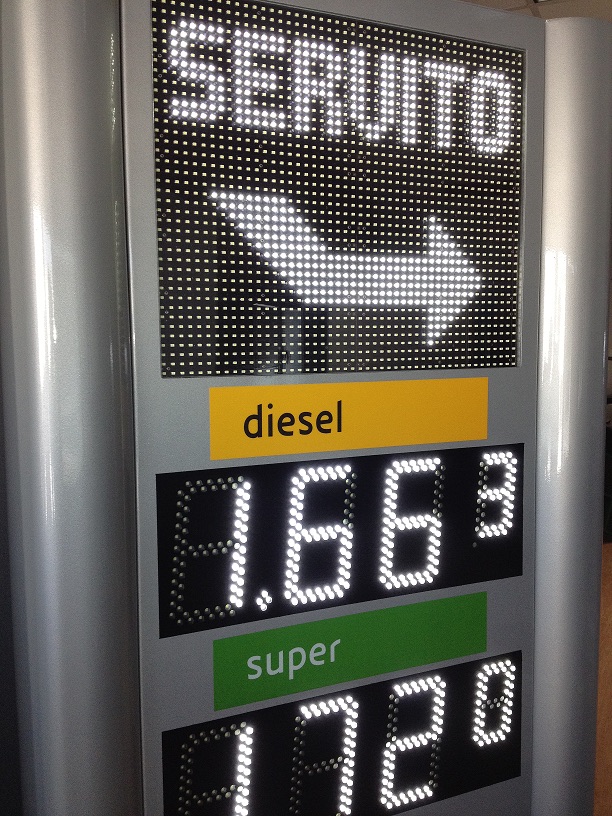

La scheda CPU che controlla i display prezzi é anche in grado di controllare in contemporanea un display LED per la messaggistica di servizio della serie MSG.
